污水處理填料根據進水水質和處理程度確定總生物量，依據填料附著生物量確定填料品種，依據池型、流態和施工安裝條件等選擇填料類別。填料材質應對微生物無毒害、易掛膜，并具有質量輕、強度高、材質抗老化、比表面積大和不宜結垢等性能。

填料的分類及性能

1、懸掛式填料

懸掛式填料包括軟性、半軟性、彈性及組合填料。

1. 軟性填料易結團，且易發生斷絲、中心繩斷裂等情況，其壽命一般為 1 年～2 年。軟性纖維填料，外形如圖 1 所示，規格如表 1 所示。

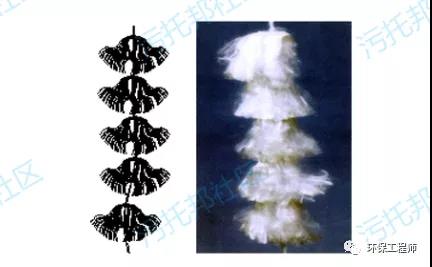

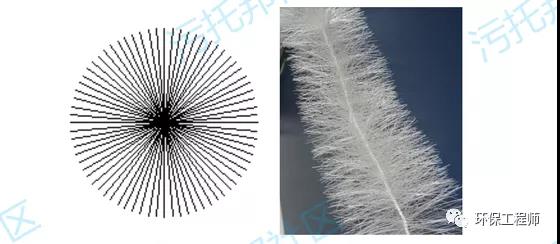

圖 1軟性填料外形圖



表 1 軟性纖維填料規格

2. 半軟性填料具有較強的氣泡切割性能和再行布水布氣的能力、掛膜脫膜效果較好、不堵塞， 使用壽命較軟性填料長，但其理論比表面積較小且造價偏高。外形如圖 2 所示，規格如表 2 所示。

圖 2半軟性填料外形圖

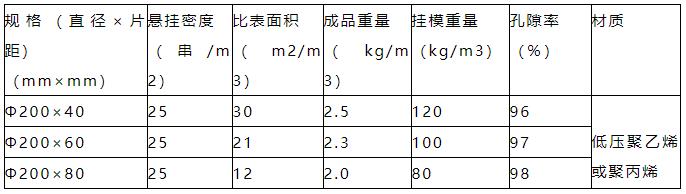

表 2半軟性填料規格參數

3. 彈性填料比半軟性填料更富剛柔并兼，其第 1 代結構呈瓶刷狀（見下圖 3）；其第 2 代呈片狀，且剖面呈 X 形燕尾狀，彈性絲隨中心扣周邊放射（見下圖 4），該填料具有更大的空隙率、更高的氣泡切割能力；可提高氧利用率，是一種節能型的彈性立體填料。規格如表 3、4。

圖 3瓶刷狀彈性立體填料外形圖

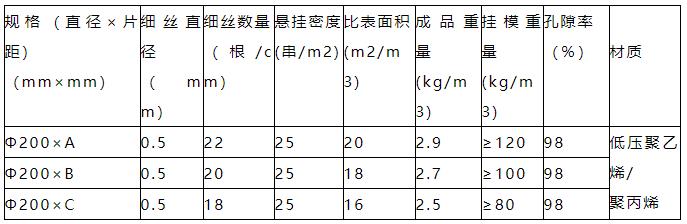

表 3瓶刷狀彈性立體填料規格參數

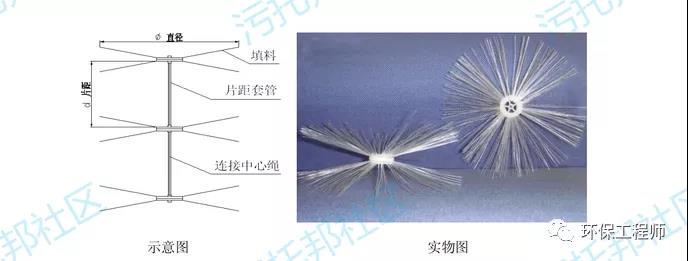

圖4 形燕尾狀彈性立體填料外形圖

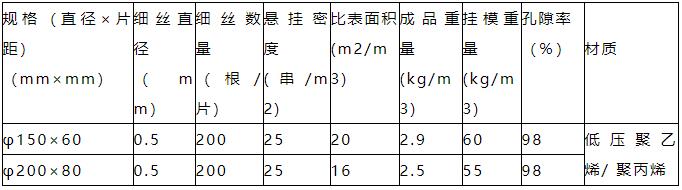

表4 形燕尾狀彈性立體填料規格參數

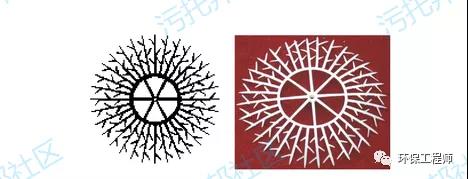

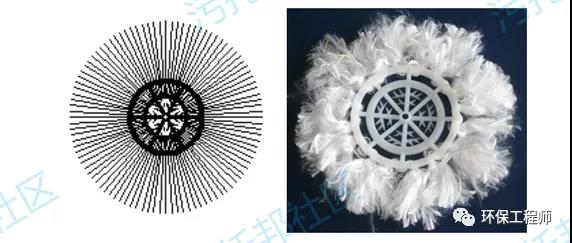

4. 組合填料是鑒于軟性、半軟性存在的上述缺點并吸取軟性填料比表面積大、易掛膜和半軟性填料不結團、氣泡切割性能好而設計的新型填料，其污水處理能力優于軟性、半軟性填料。填料的外形如圖 5 所示，規格如表 5 所示。

圖 5組合填料外形圖

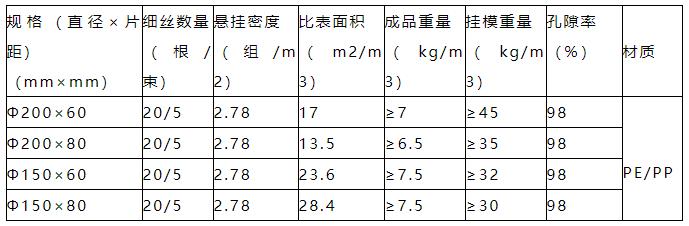

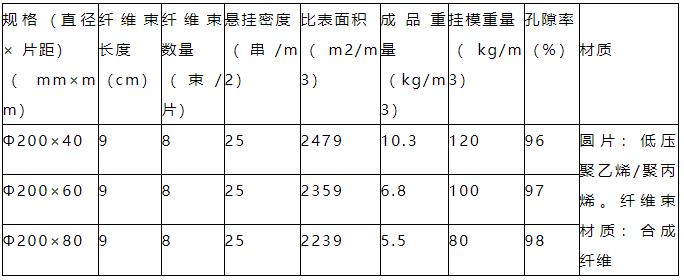

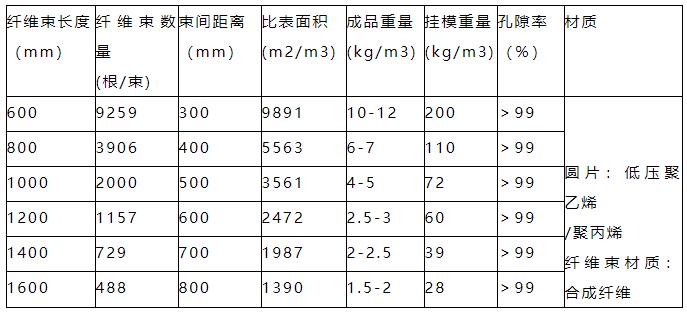

表 5纖維束組合填料規格參數

2、浮掛式填料

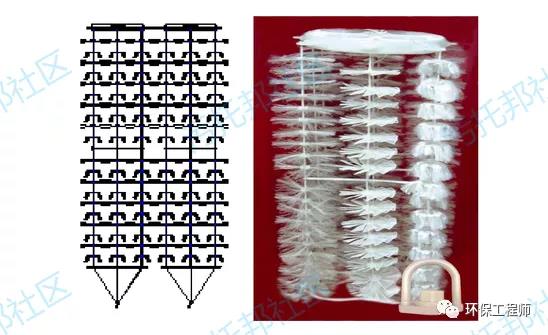

浮掛式填料又稱自由擺動填料，其結構是填料的頂部裝有浮體，中間為懸掛式填料，池底裝預埋鉤或用膨脹螺栓方式固定，隨水流和曝氣的推動可以自由擺動。適宜應用于大型污水處理工程， 特別是擬選用懸浮填料又怕堆積的水處理工程；更適用于大型水域的河流、湖泊等不宜鋼支架懸掛又不宜懸浮散裝的典型工程。外型如圖 6，規格參數如表 6 所示。



表 6浮掛填料規格參數

圖 6浮掛填料外型圖



3、懸浮填料

懸浮填料有球形、圓柱形、方粒形等等，大小不一、比重不一、空隙也不一，具有不同水質、不同容器結構、裝不同形狀填料的靈活性、優化性。填料特性具有充氧性能好，掛膜快，掛膜量多， 生物膜更新性能好；使用壽命長，更換簡單等優點，已越來越被廣泛應用。外形如圖 7，8，9，10 所示，規格參數如表 7 所示。

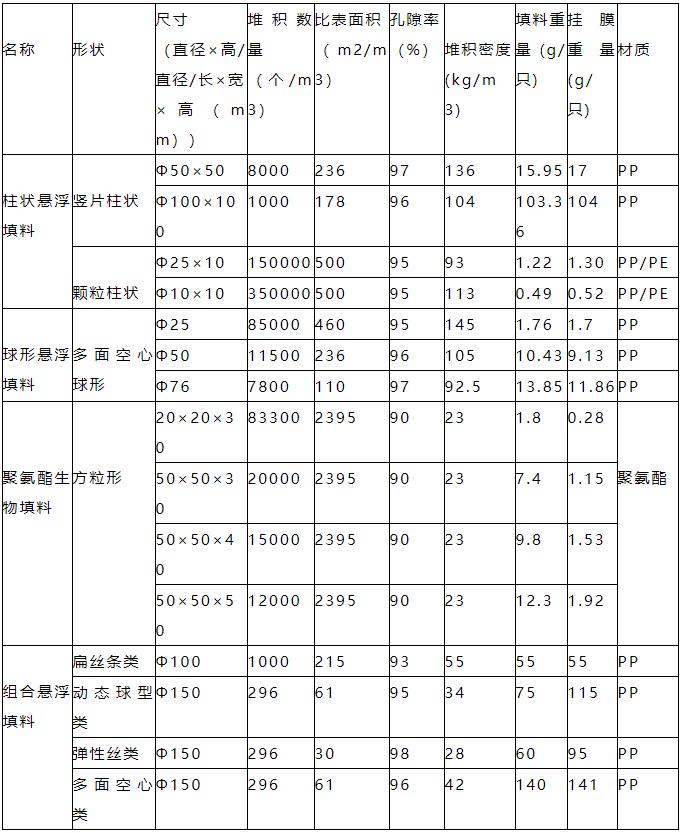

表 7懸浮填料規格參數

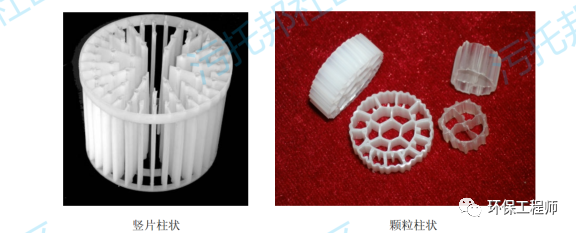

圖 7柱狀懸浮填料

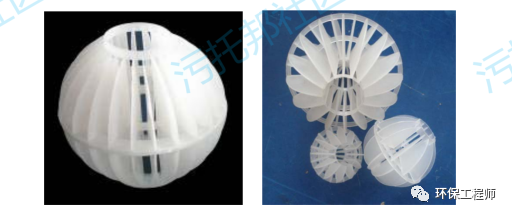

圖 8球形懸浮填料—多面空心球形

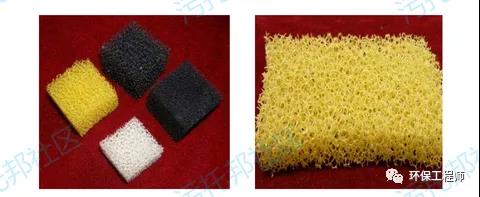

圖 9聚氨酯生物填料

10組合懸浮填料

2、填料的安裝

1、懸掛式填料安裝

a） 懸掛式填料的組裝需兩端固定，一般宜采用橫拉梅花式和直拉均勻式。

b） 接觸氧化池宜設置兩層懸掛支架，將填料兩端固定在支架上，底層支架應高于曝氣頭 200mm以上。支架宜采用不銹鋼管、角鋼、槽鋼及繃緊繩等材料。

填料安裝方法示意圖：

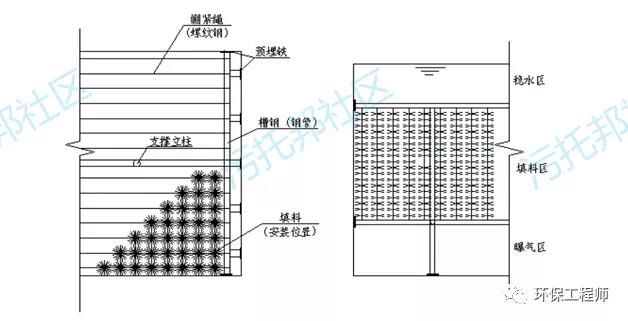

圖1 懸掛支架安裝示意圖

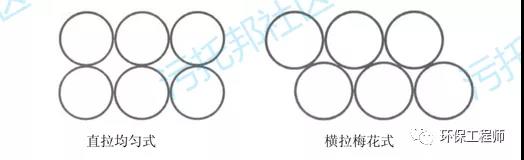

圖2 懸掛填料的組裝方式

2、浮掛式填料的安裝

a) 浮掛式填料僅需底端固定，宜直接固定在池底預埋鉤或膨脹螺栓吊鉤上。

b）在接觸氧化池設置分層固定屜架，將浮掛式填料底端固定在屜架上。

c）老池改造可采用重墜或砼墜固定浮掛式填料的底端。

d) 填料層應高于曝氣頭 200mm 以上。填料支架宜采用不銹鋼管、角鋼、槽鋼等材料。

填料安裝方法示意圖：

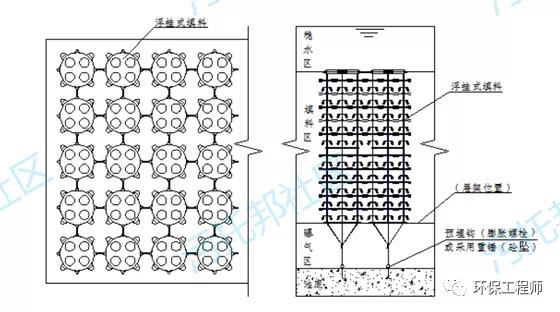

圖3 浮掛式填料安裝示意圖

3、懸浮填料的安裝

a） 宜在池底設置格網，格網應高于曝氣頭 200mm 以上。

b） 在接觸氧化池的進出口設置格網，格網的網孔應小于填料的外形尺寸。

c） 單池尺寸較大時，宜用格網將接觸氧化池分為若干個單元，在每個單元內投加填料。

d） 單池長寬比過大時，可以設置氣提裝置將出口端的填料回流到進口端。
